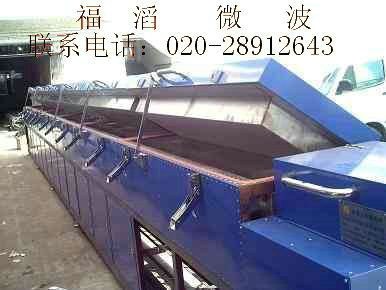

產(chǎn)品名稱：微波橡膠硫化整套設(shè)備(福滔微波)
產(chǎn)品型號：FT—10K
一、微波橡膠硫化段技術(shù)參數(shù)（壹臺）
1、微波頻率：2450MHz
2、微波功率：10KW（可調(diào)）
3、自動控溫：可在240℃內(nèi)實(shí)現(xiàn)自動控溫
4、傳動帶寬度：230mm
5、傳動速度：1.5~14m/min
6、傳動帶配有氣動光電糾偏機(jī)構(gòu)，傳動帶張緊機(jī)構(gòu)。
7、傳動帶進(jìn)口處配有高紅外預(yù)熱燈管（1KW）。
8、尺寸：（長×寬×高）28000×600×1300MM
二、熱風(fēng)硫化段技術(shù)參數(shù)（貳臺）
1、熱風(fēng)功率：28KW（內(nèi)循環(huán)）
2、自動控溫：可在240℃內(nèi)實(shí)現(xiàn)自動控溫
3、傳動帶寬度：230mm
4、傳動速度：1.5~14m/min
三、冷卻水槽（壹臺）
1、水的流量可調(diào)
2、槽長4000mm，槽寬：570mm
四、設(shè)備特點(diǎn)：
1、硫化連續(xù)生產(chǎn)的速度快，工效高，是傳統(tǒng)設(shè)備的6倍。
2、滲透加熱，溫度可控，硫化均勻，色澤光亮。
3、設(shè)備總長：28m
用于膠條、膠帶、膠管，橡皮密封條及發(fā)泡橡膠條的
快速均勻硫化。經(jīng)本設(shè)備硫化后的橡膠條表面光澤度好，
細(xì)膩、彈性高。加工環(huán)境綠色環(huán)保，無污染。
微波加熱原理﹕
微波就是電磁波頻率在300兆赫到300千兆赫的電磁波，波長1米~1毫米。微波通常作為信息傳輸，用于雷達(dá)、通訊技術(shù)中。近代科學(xué)技術(shù)領(lǐng)域中將它擴(kuò)展應(yīng)用成為一種新的能源。我國起步于70年代展開研究與應(yīng)用，探索試驗(yàn)將其應(yīng)用到各個領(lǐng)域中。目前用于工業(yè)加熱的微波頻率為915兆赫和2450兆赫，取到很多應(yīng)用成果。
通常，一般物質(zhì)材料均由極性分子和非極性分子所組成，在微波電磁場作用下，能將極性分子從原來的熱運(yùn)動狀態(tài)轉(zhuǎn)向，依照電磁場的方向變換而改變極性安分子排列取向。分子在運(yùn)動中產(chǎn)生類似摩擦熱，這一微觀過程中交變電磁場的能量轉(zhuǎn)化稱為介質(zhì)內(nèi)的熱能，使介質(zhì)溫度出現(xiàn)宏觀上的升溫，這是微波加熱原理通俗的解釋。
微波加熱是利用高頻振蕩原理，高頻能量的電磁波向著被加熱物料輻射，使物料內(nèi)外同時加熱。物質(zhì)受到輻射后，因自身的介質(zhì)損耗而被加熱，不需要經(jīng)過熱的傳導(dǎo)或?qū)α鳌Ｒ虼宋镔|(zhì)能夠快速地被加熱，并且物質(zhì)內(nèi)外同時被加熱，物質(zhì)受熱溫度均勻，提高產(chǎn)品質(zhì)量。
橡膠物料內(nèi)部有炭黑、硫和添加劑存在，同時含有大量的極性水分子。在微波電磁場能量作用下，產(chǎn)生激烈的振蕩、產(chǎn)生熱能，使橡膠物料升溫達(dá)到硫化溫度，實(shí)現(xiàn)橡膠的硫化。
由此可見，微波加熱是電磁場能量對介質(zhì)的作用，介質(zhì)自身損耗，在電磁場能量作用下而發(fā)熱，受到能量的作用而使物質(zhì)溫度升高。金屬材料因?yàn)殡姶艌霾荒芡溉氩牧蟽?nèi)部，在材料表面受到電磁場作用時，金屬材料表面將電磁場能量反射，金屬材料不能吸收微波，所以它不能被微波加熱。水的特性，水對微波來說是最好的吸收介質(zhì)，因此，凡是含有水的物質(zhì)材料均可吸收微波而被微波加熱升溫。
在橡膠制品在連續(xù)性硫化過程中，橡膠熱的傳導(dǎo)極差，采用常規(guī)加熱硫化方法需要較長時間才能將制品整個斷面加熱到所需的硫化溫度，而且會出現(xiàn)物料受熱不均勻，造成橡膠制品表面產(chǎn)生過硫化，在橡膠制品中心、產(chǎn)生內(nèi)部欠硫化的缺陷。微波能的加熱，可以在很短時間內(nèi)將橡膠制品在整個斷面加熱到所需要的硫化溫度，然后進(jìn)入常規(guī)加熱的保溫通道，其主要作用防止橡膠制品在發(fā)生硫化反映時溫度下降，所以一定要將橡膠制品快速加熱達(dá)到硫化溫度范圍。然后在保溫通道中進(jìn)一步將橡膠制品表面加熱到表面硫化作用的溫度。盡量保持溫度的穩(wěn)定與熱平衡，同時也要注意熱能損耗、溫度波動、溫度控制。否則影響橡膠制品的硫化質(zhì)量，操作必須嚴(yán)加注意。
天然橡膠介電常數(shù)=2.15、
氯丁橡膠介電常數(shù)=4.0、
天然橡膠介質(zhì)損耗角tgδ=0.003、
氯丁橡膠介質(zhì)損耗角tgδ=0.034、
以上可以看出橡膠在微波電磁場中的理化性質(zhì)不同。天然橡膠介質(zhì)損耗角較小，不易于被微波加熱，取得同樣效果必須增加微波電磁場的能量，增加電場強(qiáng)度。因?yàn)椴煌镔|(zhì)材料據(jù)有不同介電常數(shù)，存在差異，不同品種橡膠在微波硫化時必須采用相應(yīng)的不同的加熱設(shè)備，作相應(yīng)的調(diào)整，以保證橡膠制品的硫化效果，必須加以注意。
供應(yīng)微波橡膠硫化整套設(shè)備，專業(yè)生產(chǎn)微波硫化機(jī)，橡膠設(shè)備
橡膠行業(yè)應(yīng)用
